草莓软件下载黄片的溫度怎麽設定 ,如何設定草莓软件下载黄片的溫度曲線
發布時間:2020-02-29 瀏覽:次 責任編輯:草莓视频官网
SMT草莓软件下载黄片各溫區設定的溫度是根據所需焊接產品的材質、電子元件的大小、錫膏或紅膠廠家提供的融錫曲線圖、客戶提供的工藝曲線圖、草莓软件下载黄片設備的溫差值等等綜合考慮。那麽該如何入手呢,首先要明白完美的溫度值需要和精準的運輸速度、草莓软件下载黄片熱風頻率相匹配,例如:某司生產鋁基板燈條用到草莓软件下载黄片,溫度設定達到融錫點,但是運輸速度設置為2000mm/min,產品還沒有充分完成吸熱就被傳出爐外,這會導致錫膏未融化。最佳的設定溫度方式其實也很簡單,下麵草莓视频官网為您詳細介紹如何設置草莓软件下载黄片溫度。
根據草莓软件下载黄片自帶的爐溫測試軟件或第三方溫度曲線測試儀器模擬出最佳溫度和參數,步驟如下:

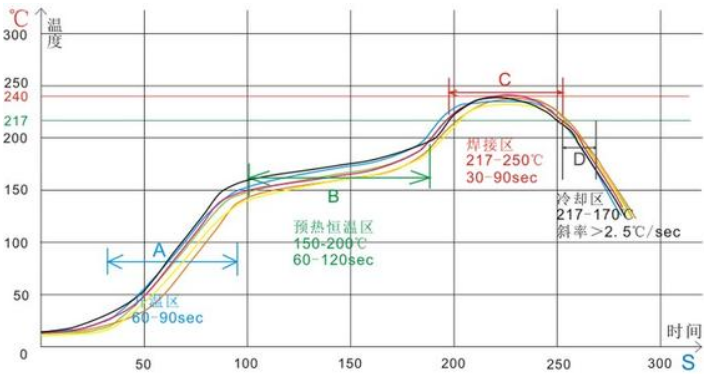

1,分析曲線:首先拿到客戶要求的曲線圖,如果沒有需參照錫膏供應商提供的曲線圖,然後分析其溫度曲線升溫區,恒溫區,焊接區,冷卻區各個溫區的峰值及持續時間。
2,預設溫度:以最通用8溫區草莓软件下载黄片為例,查看草莓软件下载黄片爐溫溫差值,設定溫度值為該溫區溫度+草莓软件下载黄片溫差,一般草莓软件下载黄片溫差在5°以內, 如上圖第一溫區為150°+5° 所以第一溫區應該設為155°,觀看恒溫區曲線所得溫度屬於緩慢遞增狀態,所以第二溫區,第三溫區,第四溫區,第五溫區可設置為165°,180°,195°,210°,第六溫區,第七溫區屬於焊接區了,需要抬高溫度,可設置為230°,255°,回流冷卻區設為225°,這樣初步溫度就設定完成了。
3,計算其他參數:查看曲線圖總體所用時間,用爐子長度除以曲線圖的總體時間可以得出每秒運輸距離,這裏指的爐子長度是測溫線從開始測溫到停止測溫的距離,而不是爐子的長度尺寸,時間也是指開始到停止測溫的時間。
4,校準溫度差異:按照預熱參數測試爐溫,把測溫探頭置於產品焊接點或烘烤的位置,注意測溫線探頭一定要貼住焊接點,否則溫度曲線會很難看,不平滑,測溫也不準,可以用紅膠粘住測溫探頭。完成測溫後根據客戶的曲線圖來校準溫度,溫度高就減少,溫度低就增高,慢慢調試到最接近客戶的曲線。
根據以上介紹是不是很容易就設置好溫度了呢?更多資訊請查詢:【深圳草莓视频官网資訊欄】
